Тепловентиляторы высокой температурной и давлением устойчивости

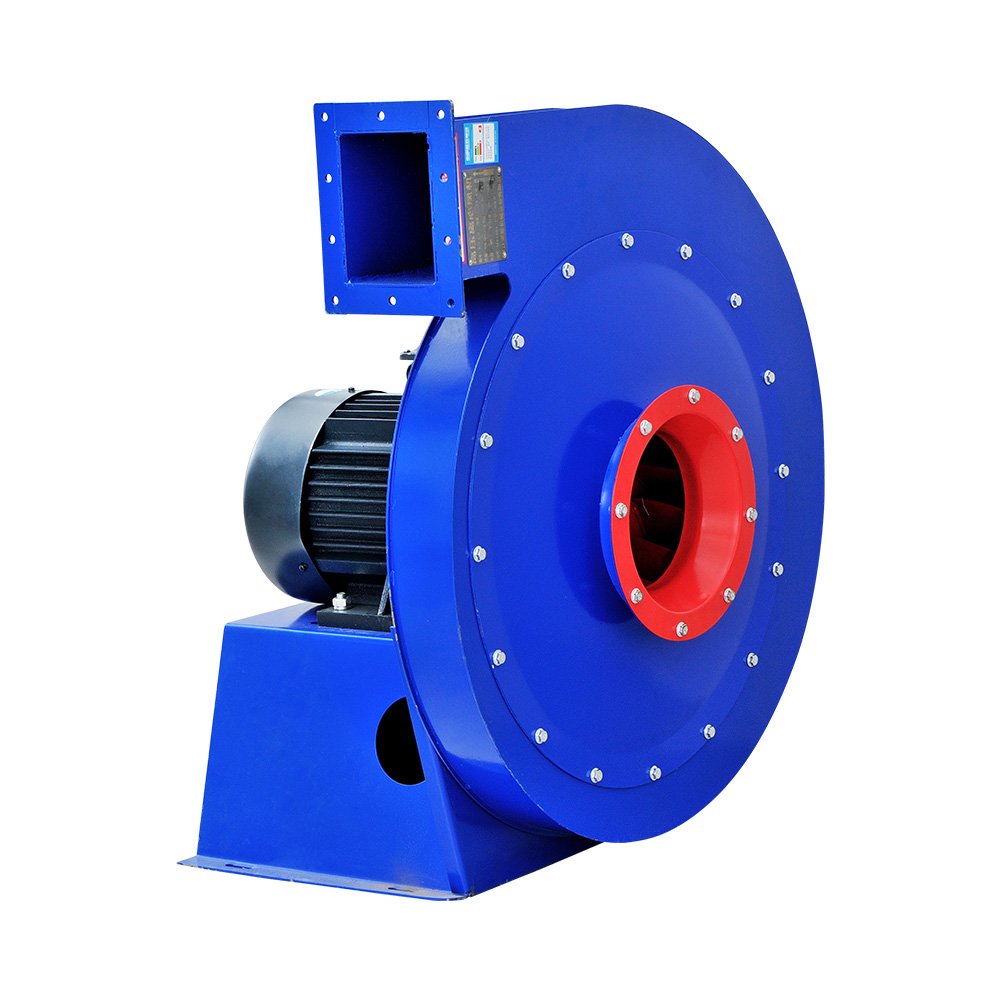

Устойчивый к высоким температурам вентилятор E

В современном обществе качество и технологии определяют будущее компании. В производстве тепловых устройств качество зависит от материалов, а инновации в электронике отражаются в дизайне. Важно сохранять точность и лидировать в отрасли, что является ключом к развитию Сэнэн.

телефон

+79164667651
手机扫码访问

Использование вентилятора, устойчивого к высоким температурам

① Устойчивые к высоким температурам центробежные вентиляторы, разработанные для сушильной, котельной, клининговой, лакокрасочной и пищевой промышленности.

② Транспортируемый газ представляет собой воздух или другие газы, которые не являются самовоспламеняющимися, несамовзрывными, не запутываются, безвредны для человеческого тела и не вызывают коррозии стальных материалов. Он также может транспортировать неагрессивные, несамопроизвольные горящие и невязкие горячие газы, пар и дымовые газы в различные отрасли промышленности. Можно также использовать другие продукты с аналогичными характеристиками, но температура транспортируемой среды не должна превышать номинальный температурный диапазон.

③ В газе не должно быть вязких веществ, а содержание пыли и твердых частиц не должно превышать 150 мг/м³. Если содержание пыли велико, необходимо установить устройство для удаления пыли, готовность которого составляет не менее 85 %. Передняя часть вентилятора, чтобы уменьшить попадание дыма в вентилятор.Содержание пыли в воздухе способствует продлению срока службы вентилятора.

Форма установки вентилятора, устойчивая к высоким температурам

① Этот тип вентилятора бывает двух видов. Если смотреть со стороны двигателя, крыльчатка, вращающаяся по часовой стрелке, называется правосторонним вентилятором, обозначаемым буквой «right»; крыльчатка, вращающаяся против часовой стрелки, называется левым вентилятором, обозначаемым буквой «left».

②Положение выхода вентилятора определяется углом выхода воздуха из корпуса. Все вентиляторы на заводе изготавливаются регулируемыми, и пользователь может установить их в необходимое положение в соответствии с требованиями. Диапазон регулировки положения воздуховыпускного отверстия составляет 0–255 °, интервал составляет 45 °. Все методы передачи представляют собой передачу с прямым сцеплением типа «А».

Характеристики вентилятора, устойчивого к высоким температурам

①Вентилятор состоит из крыльчатки, корпуса, воздухозаборника, двигателя, разъема, лопастей охлаждающего вентилятора и других деталей.

②Впускное отверстие для воздуха имеет сужающуюся обтекаемую форму с уменьшением вихрей, что приводит к меньшим потерям воздушного потока и высокой эффективности вентилятора.

③ Крыльчатка вентилятора типа TSN-E состоит из 12 загнутых вперед лопастей, изогнутого переднего диска и плоского заднего диска. Материал изготовлен из высококачественных стальных пластин, обладающих высокой прочностью и долговечностью, и прошел строгую коррекцию динамического и статического баланса. Хорошая производительность по воздуху, высокая эффективность и плавность работы.

④Корпус вентилятора и двигатель установлены и соединены с металлическими отливками.На головке вала двигателя установлен кленовый лист для рассеивания тепла.На внешней стенке металлической отливки предусмотрены соединения впускных и выпускных труб для охлаждения металлической отливки и вала. головку для обеспечения нормальной работы мотора при высоких температурах.

⑤В двигателе используется специальный высокотемпературный двигатель, а жидкостная часть вентилятора изготовлена из термостойких материалов, поэтому конструкция охлаждения надежна. По сравнению с другими вытяжными вентиляторами для котлов тип TSN-E имеет такие преимущества, как простая конструкция, простота обслуживания и высокая стоимость.

⑥Рабочая температура моделей с воздушным охлаждением составляет ≤180℃. Рабочая температура с водяным охлаждением составляет ≤230 ℃.

тип	Номер машины	Власть	Скорость вращения	поток	Полное давление
	(ТСН-)	(кВт)	(об/мин)	(м³/ч)	(Па)
	Е1	1,5	2900	552-1142	1908-1732 гг.
	Е2	2.2	2900	824-1264	2986-2997 гг.
	Е3	3	2900	1410-1704 гг.	2922-2710
	Е4	4	2900	1174-2062	3835-3705
	Е5	5,5	2900	2281-2504	3580-3426
	Е6	7,5	2900	2254-3488	4698-4232

Габаритный чертеж серии вентиляторов, устойчивых к высоким температурам

модель	А	Б	С	Д	Э	Ф	г	ЧАС	я	Дж	К	л
Е1	545	238	230	585	90	140	116	81	145	175	144	111
Е2	605	270	300	654	90	140	128	92	155	190	162	127
Е3	605	270	300	654	100	160	128	92	155	190	162	127
Е4	675	308	310	735	112	190	141	104	170	210	180	143
Е5	675	308	310	735	132	216	141	104	170	210	180	143
Е6	745	338	370	810	132	216	150	115	180	225	195	159
модель	М	Н	О	п	вопрос	р	С	Т	ты
Е1	10	158	188	218	156	100	10	406,5	91
Е2	10	180	210	240	156	125	10	437,28	104
Е3	10	180	210	240	163	140	12	472,3	104
Е4	10	203	233	263	170	140	12	498	117
Е5	10	203	233	263	189	140	12	553	117
Е6	10	225	255	285	189	140	12	559	130

Визуализации использования вентиляторов серии ТСН
